发表时间：2021-09-15 15:14:34浏览量：699【小中大】

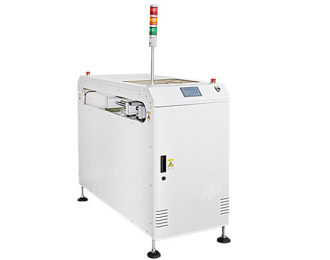

产品参数
1、PCB 宽度：50*50mm～460*460mm
2、PCB 传输高度：900±20mm。
3、PCB 运输方向：左-右/右-左。
4、控制：PLC+触摸屏控制
5、具备SMEMA 接口可与其它设备在线接驳
技术特点：
1、控制部分：PLC+触摸屏，操作方便；
2、机架部分：机架采用钣金制作，结实，耐用；钣金采用静电喷粉、烤漆的工艺完成，美观、清理方便。
3、工作部分：PCB输送方式采用电机+链条传动，传送重量更大。
4、整线对接：设备配有SMT行业标准SMEMA接口，可以其他设备进行信号对接。
技术参数
|
类型 |
规格 |
MK-Pt300 |
|
输送系统 |
工作方向 |
标配L→R，R→L |
|
输送高度 |
900±20mm |
|
|
允许PCBA及治具宽度 |
MAX：W460*L535 |
|
|
PCB板厚度 |
3-8 mm（过治具方式、如过裸板需要特殊说明） |
|
|
输送元器件高度 |
输送面上下各100mm |
|
|
输送速度 |
0-13m/min可调节 |
|
|
传输马达 |
步进马达 |
|
|
调幅方式 |
电动调幅，软件界面操作 |
|
|
轨道负载 |
5Kg/m均匀分布 |
|
|
平行移载系统 |
控制方式 |
PLC+触摸屏控制 |
|
移载车个数 |
单车移载 |
|
|
平移距离 |
1500-3000mm可选 |
|
|
设备场地要求 |
外形尺寸 |
L640mm*W3500mm*H1350mm |
|
设备重量 |
Approx.170Kg |
|
|
设备气压 |
4-6kgf/cm2 |
|
|
通讯端口 |
SMEMA接口，满足上下位机信号传输 |
|
|
设备电源 |
AC220V 50-60Hz 1.0A |
|
|
设备总功耗 |
1.2KW |
