发表时间：2021-09-15 15:18:35浏览量：1884【小中大】

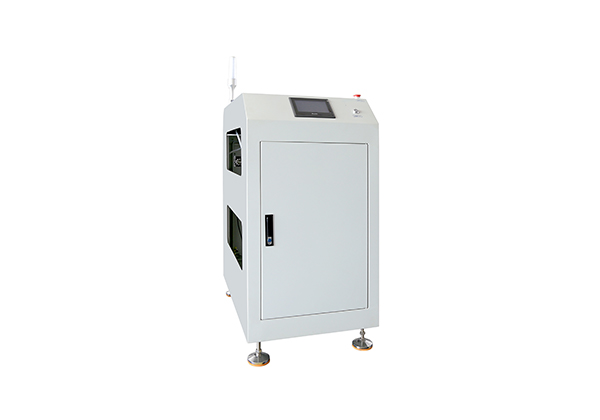

自动升降机参数：
1、控制：PLC+触摸屏控制
2、具备SMEMA 接口可与其它设备在线接驳
3、PCB 传输高度：900±20mm。
4、升降总行程：450±20mm
5、PCB 运输方向：左-右/右-左。
6、升降高度可在350mm-900mm 之内调整
技术特点
1、控制部分：PLC可编程控制器+触摸屏+按钮式控制，操作方便；
2、机架部分：机架采用钣金制作，结实，耐用；钣金采用静电喷粉、烤漆的工艺完成，美观、清理方便。
3、工作部分：PCB输送方式采用电机+链条传动，传送重量更大。
4、升降部分：升降采用电机+链条驱动。
5、整线对接：设备配有SMT行业标准SMEMA接口，可以其他设备进行信号对接。
技术参数
|
外型尺寸L*W*H |
L640mm*W1000mm*H1450mm |
|
控制方式 |
PLC+触摸屏控制 |
|
PCB传输高度： |
90±20mm |
|
运输速度 |
0-3.5m/min |
|
传送方向： |
L→R（R→L） |
|
升降方式： |
电机驱动升降 |
|
输送方式 |
链条输送（35B5毫米加长销不锈钢链条） |
|
PCB宽度 |
MAX：W460*L535 |
|
调幅方式 |
电动调节 |
|
PCB板大小 |
MAX：W460*L535 |
|
PCB板元器件过板高度 |
MAX：±100mm |
|
旋转时间 |
<15S |
|
设备重量 |
Approx.180KG |
|
设备电源 |
AC220V 50-60Hz 1.0A |
|
设备气源 |
4-6kgf/cm2 |
|
设备总功率 |
1.2KW |
|
下层回转轨道 |
含下层轨道 |
