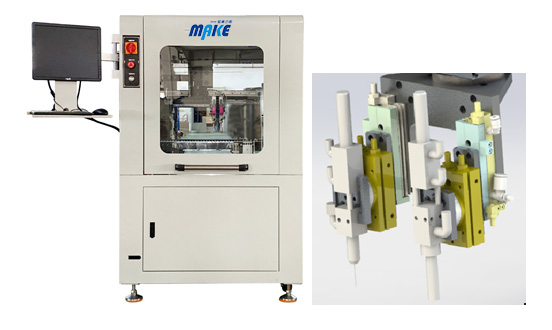

选择性涂覆机（MK-Vision7U）

发表时间：2021-09-15 14:19:25浏览量：1993【小中大】

产品简介
选择涂覆机提供一个清洁、高效的全自动选择定位三防喷涂过程，避免喷涂到所选择的区域外，从而免去覆膜、去膜及修复过程。精确控制的喷涂阀门能确保0.02mm厚度的三防涂覆效果均匀一致。

技术特点
1、X、Y、Z、U四轴运动，准确实现各种电路板避开连接器等非涂覆区域的选择性喷涂工艺。
2、准确实现各种电路板选择性区域喷涂。
3、可以实现点涂、线状喷涂、曲线喷涂等多轨迹喷涂，能完成高密度复杂电路板喷涂工艺。
4、可以有效均匀涂覆器件边沿，可以消除喷涂阴影效应。
5、系统精度为±0.02毫米。
6、具有高速、高可靠性、高稳定性的传动和控制系统。
7、标准设备同时携带1支点胶阀和1支雾化阀（带倾斜功能）以及1支针式雾化阀，实现高密度复杂电路板喷涂及点胶工艺。
8、编程方式:软件程序具有数据输入手动示教编程。
9、整线对接：设备配有SMT行业标准SMEMA接口，可以其他设备进行信号对接。

技术参数

类型	规格	MK-Vision7U
涂敷参数	PCB喷涂范围（含治具在内）	X=460mm
		Y=460mm
		Z=100mm
		U=±180°
		R=0°和35°
	元件最大高度	链条面上下各90mm
	PCB边缘空间	≥3mm和5mm
	X.Y.Z轴驱动方式	伺服电机+丝杆模组
	U轴驱动方式	伺服电机+减速机+运动模组
	X.Y轴最大运行速度	800mm/s
	Z轴最大运行速度	300mm/s
	X.Y.Z轴定位精度	±0.02mm
	X.Y.Z轴重复精度	±0.02mm
输送系统	工作方向	标配L→R（R→L）
	输送高度	900±20mm
	输送速度	2-13m/min
	传输马达	步进马达
	调幅方式	智能电动调幅，软件界面控制
	特殊进板方式	带缓存区，双段轨道（待进板区和喷涂区），且长度均≥460mm
喷涂部分配置	胶阀排布	1支锥形雾化阀和1支撞针点胶阀，带一定角度倾斜功能，满足特殊元器件的喷涂工作；另带1支针式雾化阀
	自动浸泡和自动吐液	带次数浸泡及吐液功能，防止阀嘴堵塞
	废液回收	带废液回收装置
	供料系统	带20L压力供胶桶及5L不锈钢清洗桶，注：涂料桶带少料自动报警功能
设备场地要求	外形尺寸	L1200mmW1300mmH1680mm
	设备重量	Approx.650Kg
	设备气压	0.4-0.6Mpa
	排风量要求	900m³/h
	设备电源	AC220V 50Hz
	设备总功耗	1.8KW
控制及操作系统	控制方式	工业计算机+运动控制卡
	涂覆软件	美克（ZMKE）控制软件+Windows系统控制，含22寸以上显示器
	编程方式	手动编辑参数
	通讯端口	标准SMEMA接口
下层回转轨道	含下层轨道
选配功能（含）	CCD视觉识别	含CCD视觉识别Mark点功能
选配功能（含）	条码读档	预留扫码枪读码及读档功能，对接MES系统

应用行业
LED行业、驱动电源行业、通讯行业、电脑主板、自动化行业、电子(电子元器件、集成电路、线路板电子零件固定及防尘防潮保护等)、电焊机行业、汽车电子行业、智能电表行业

生产工艺
涂覆机的表面涂覆机技术就是在产品的表面涂覆一种新材料的技术，产品表面喷涂的作用主要表现在能够起到一个防水，防尘，防静电等。表面涂覆是在基质表面上形成一种膜层，用来改善保护表面的技术。将新材料喷涂到产品表面之后，涂覆层的化学成分、组织结构可以喝基质材料完全不同，它以满足表面性能、涂覆层与基质材料的结合强度能适应工况要求、经济性好、环保性好为准则。表面涂覆的喷涂厚度为几微米，甚至更少。

生产厂家
东莞市智美尔克自动化科技有限公司主要以生产三防涂覆机为主，其产品有三防涂覆机、灌胶机系列设备、全自动PCB分板设备、手机玻璃贴合处理设备、IR固化设备、UV固化设备、首件测试仪、以及SMT周边设备等系列标准自动化及非标自动化设备等
